Практические задания по технологиям дизайна

architectural graphics

19

7

Альбом учебных чертежей представляет собой итоговую работу по курсу «Основы цифрового черчения» и демонстрирует результаты освоения программы AutoCAD через выполнение практических заданий.

Этот альбом содержит подборку упражнений для освоения AutoCAD. В проект вошли:

· Чертежи геометрических узоров и сопряжений. · Изображения ваз различных видов. · Сложные геометрические детали. · Планы помещений, включая обмерный план реальной квартиры. · Специализированные планы: розеток и освещения.

Original size 2480x3508

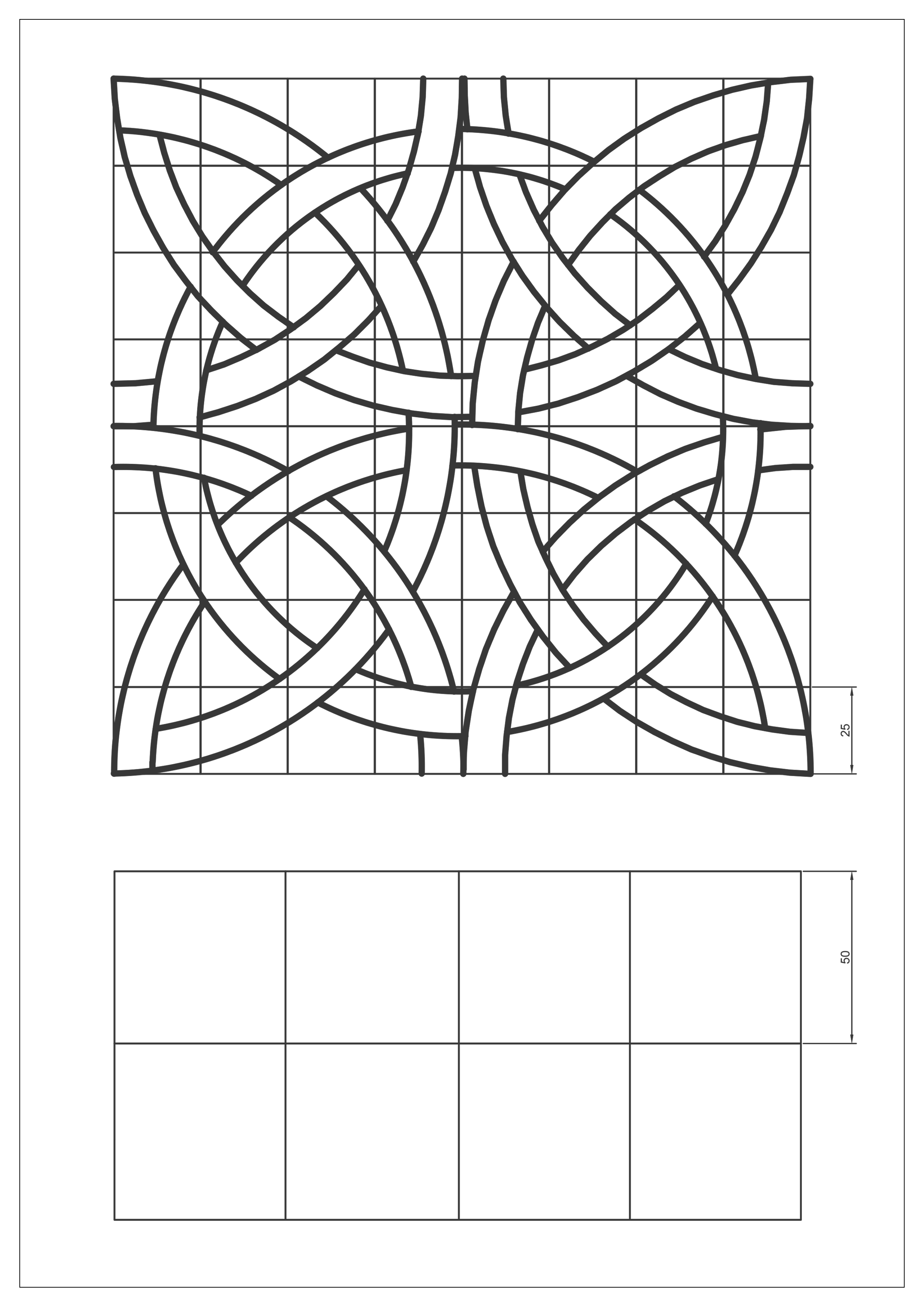

Задание № 1 / Выполнение узоров разной сложности

0

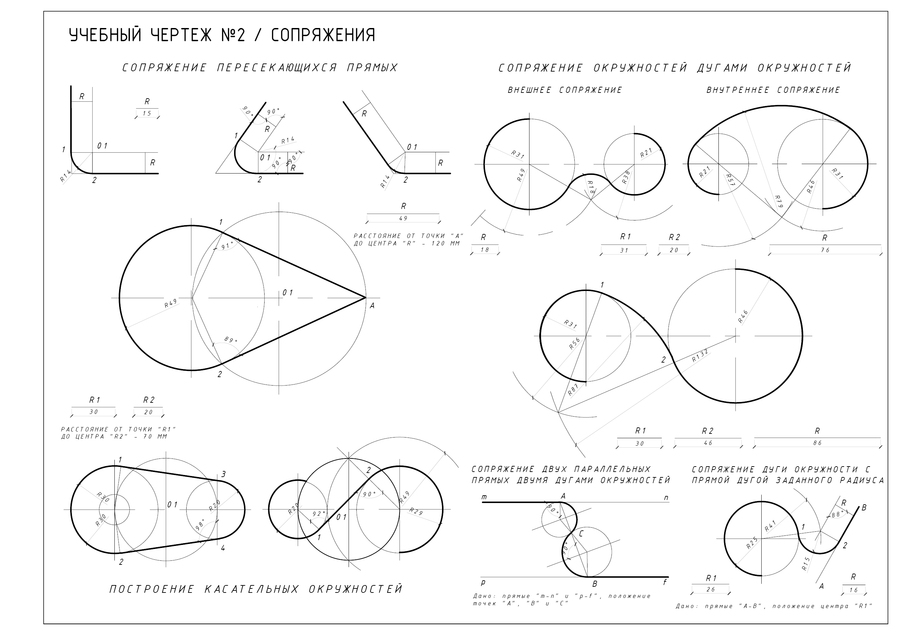

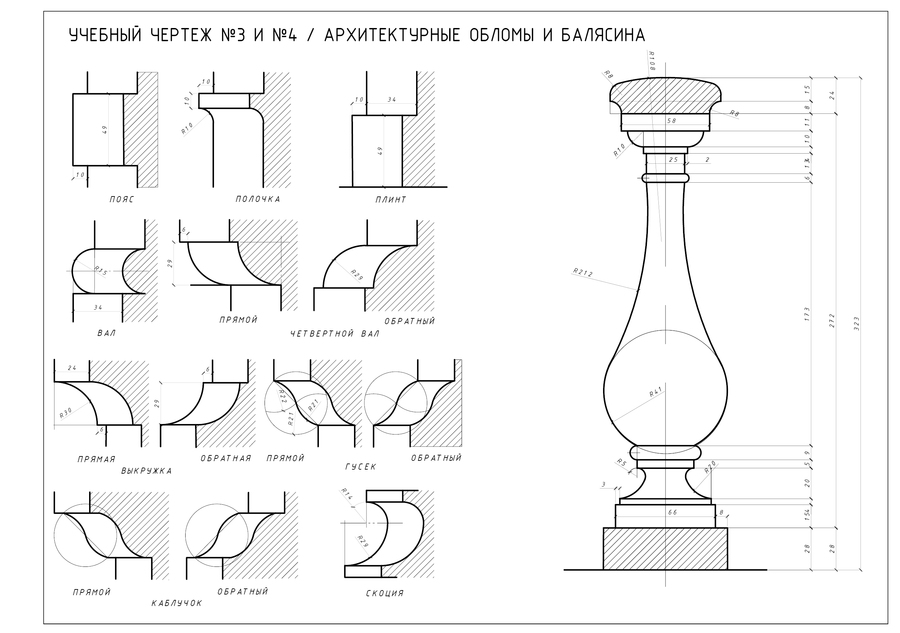

Задания № 2, 3 и 4 / Выполнение сопряжений, архитектурных обломов и балясины

Original size 2667x1875

Задание № 5 / Выполнение декоративных ваз разной сложности

0

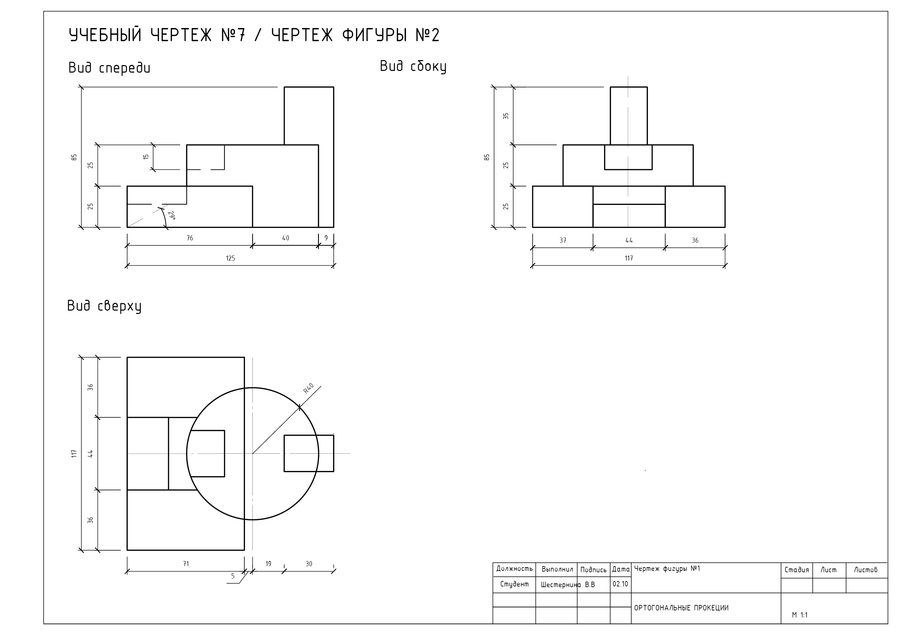

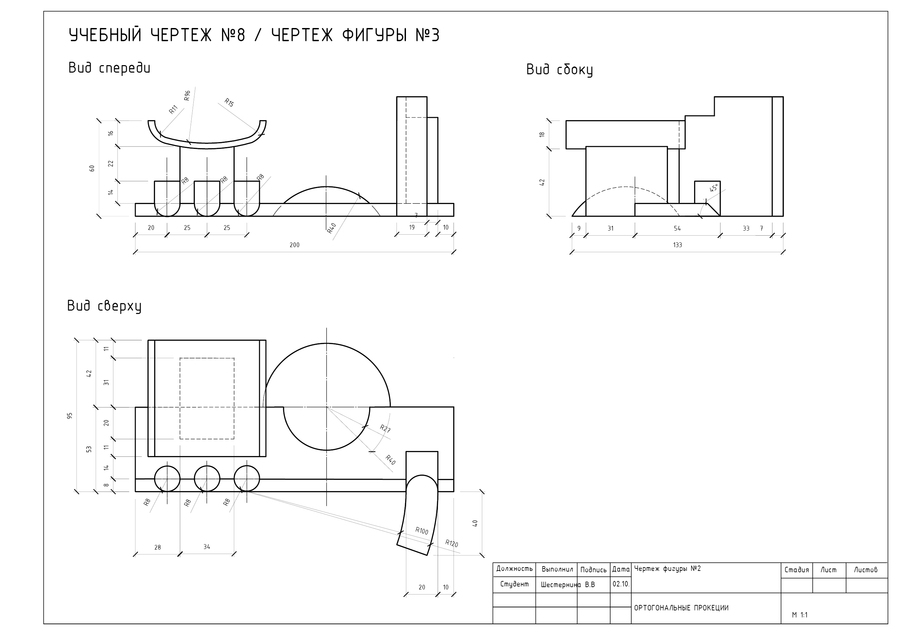

Задания № 6 и 7 / Выполнение проекций двух простых деталей и одной сложной

Original size 2667x1875

Задание № 8 / Элементы оформления чертежей, работа с весом линий и размером шрифта

Original size 2667x1875

Задание № 9 / Оформление плана возводимых перегородок. Работа с элементами чертежа

Original size 3508x2480

Задание № 10 / Обмерный план и план размещения электроприборов в трехкомнатной квартире в г. Екатеринбург
