Практические задания по основам цифрового черчения

PROTECT STATUS: not protected
50
big
Original size 2480x1750

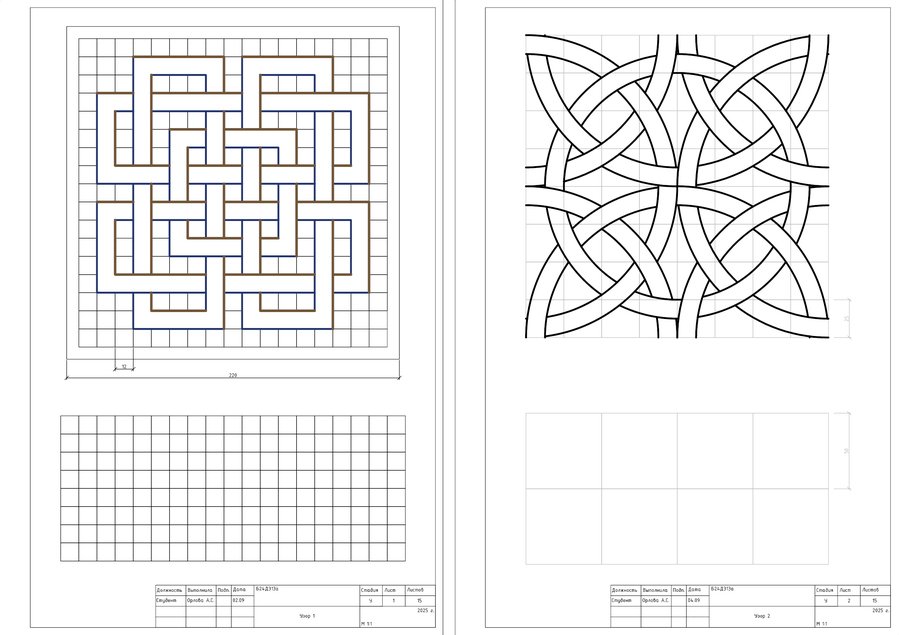

Узоры

big
Original size 2480x1750

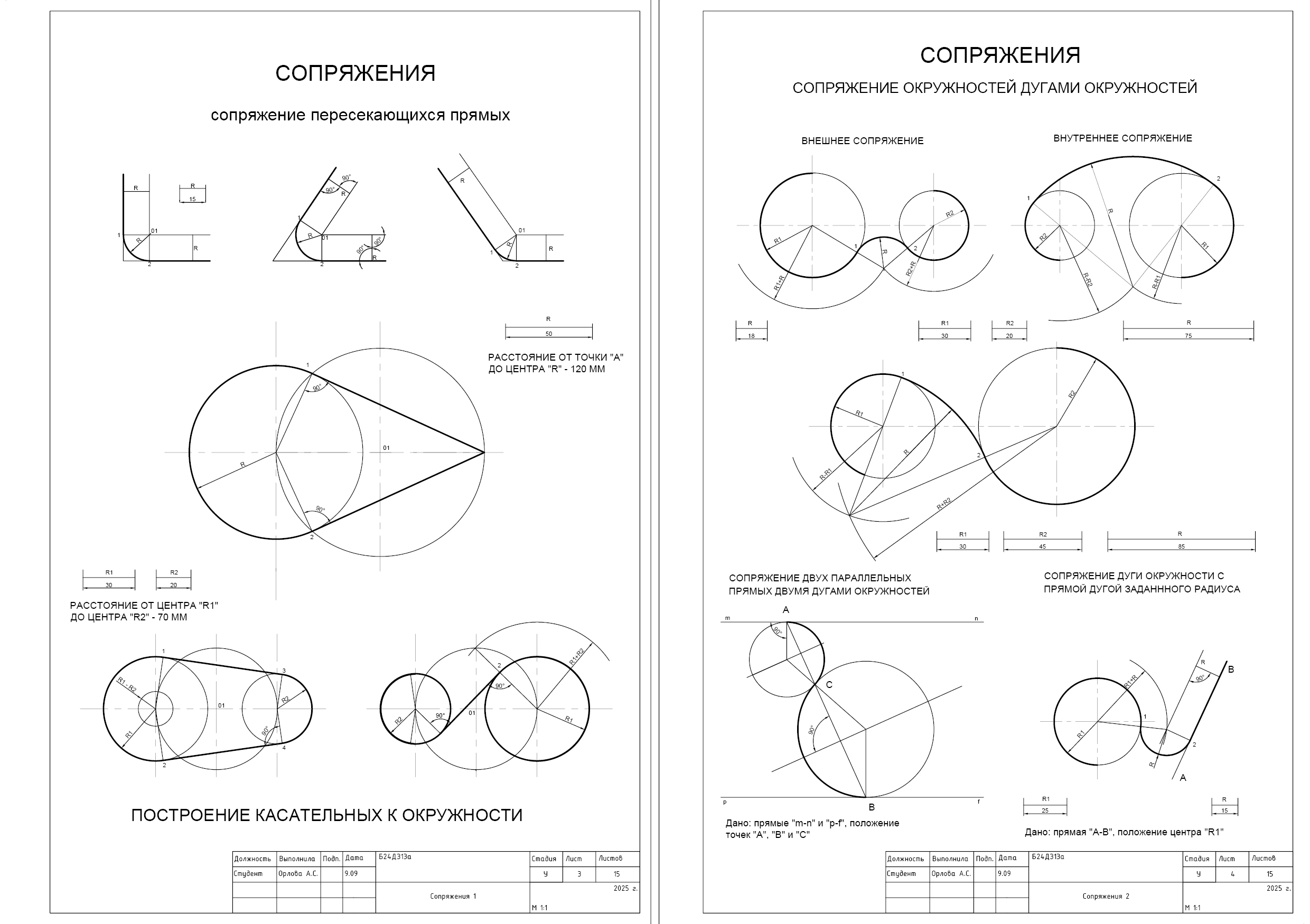

Сопряжения | Профили архитектурных обломов

0

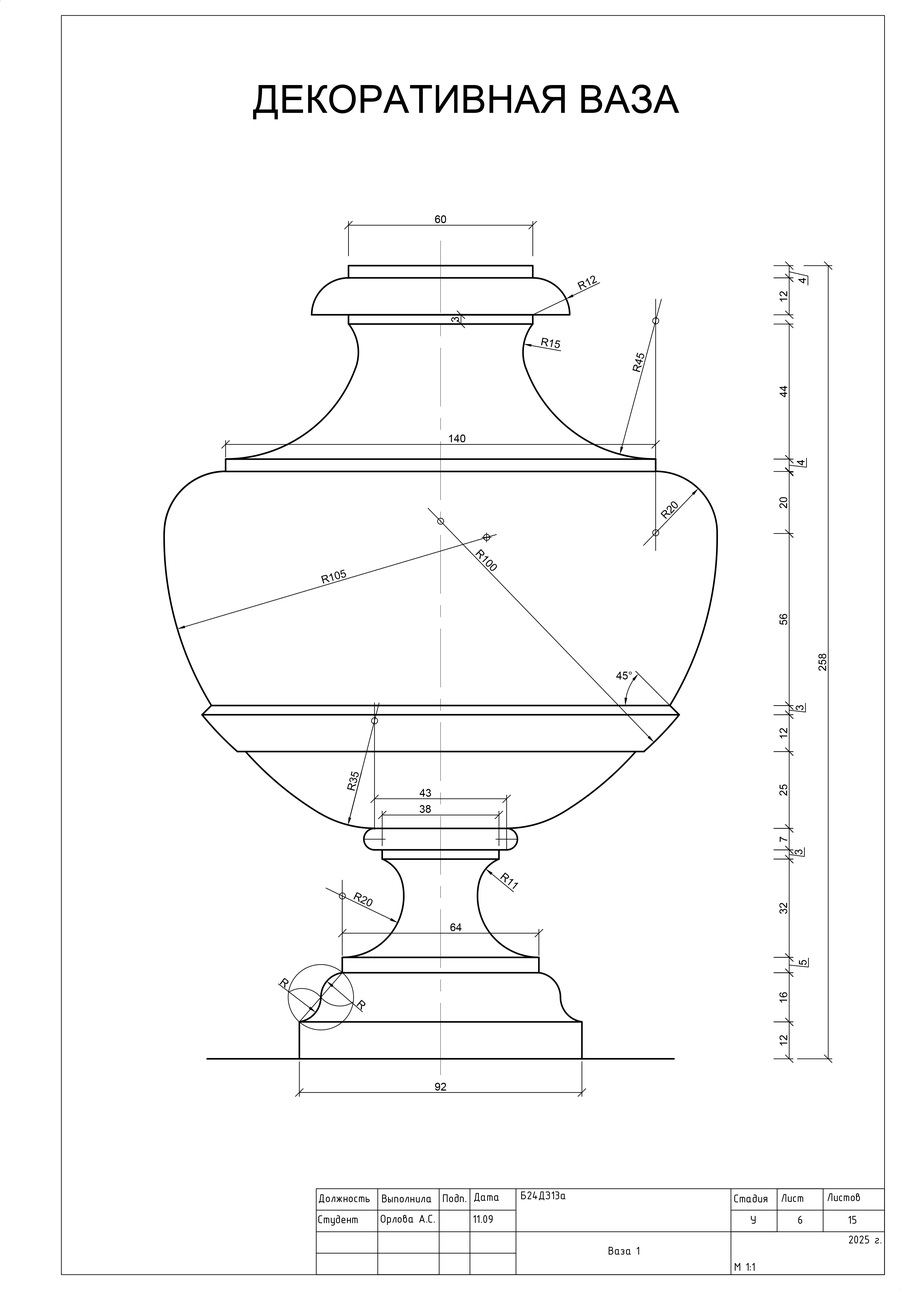

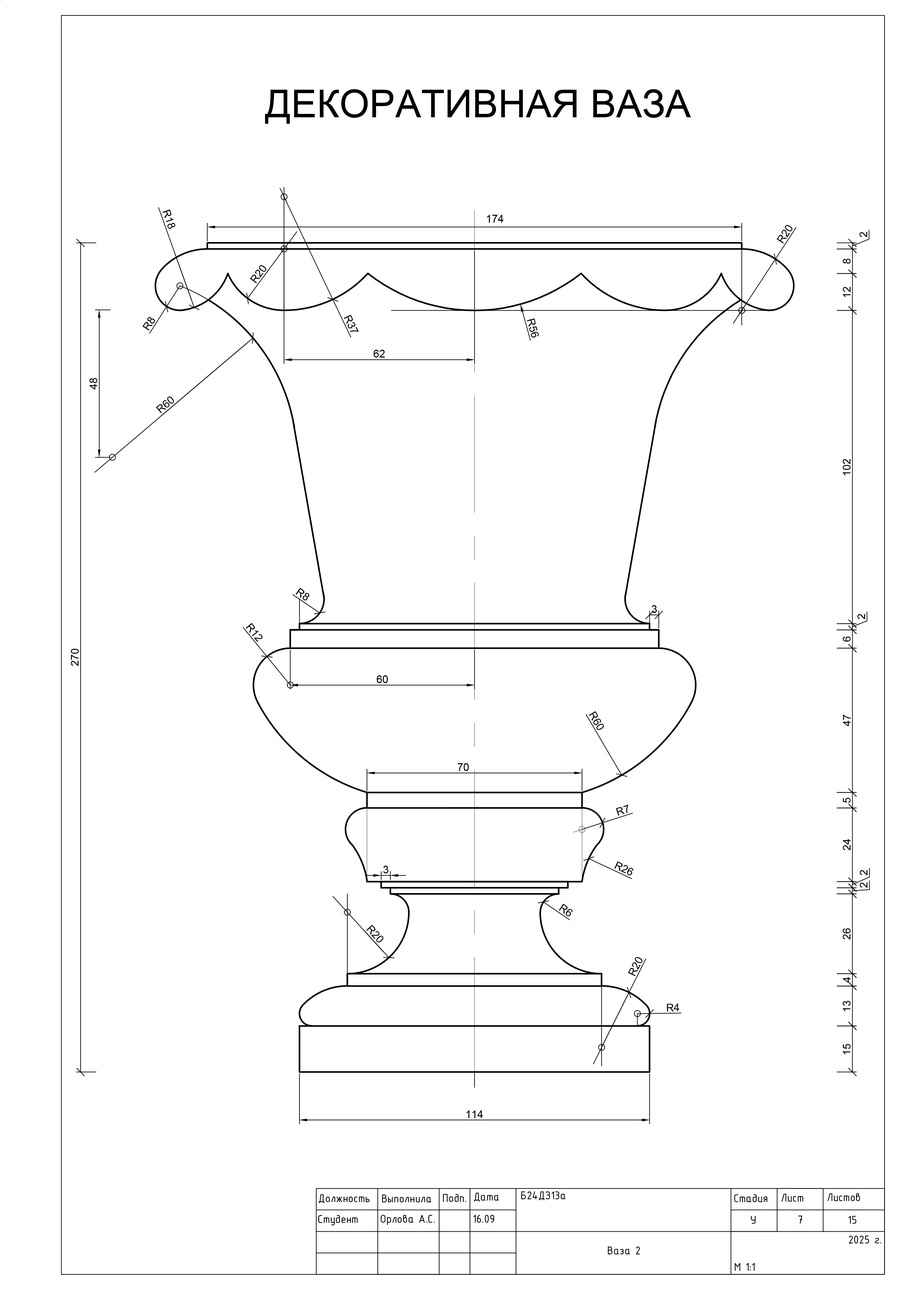

Декоративные вазы

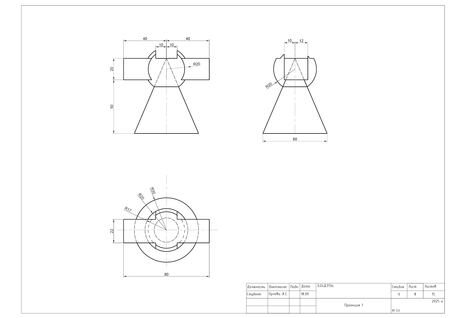

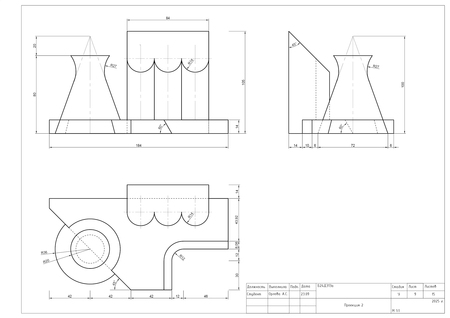

Проекции

Original size 2480x1750

План возводимых перегородок

Обмерная практика

Одним из этапов изучения дисциплины стала обмерная практика в корпусе Высшей школы экономики (по адресу: Старая Басманная, д. 21/4, корпус Б1). На основе произведённых замеров были выполнены обмерные планы.

Original size 0x0

Схема разбивки плана

0

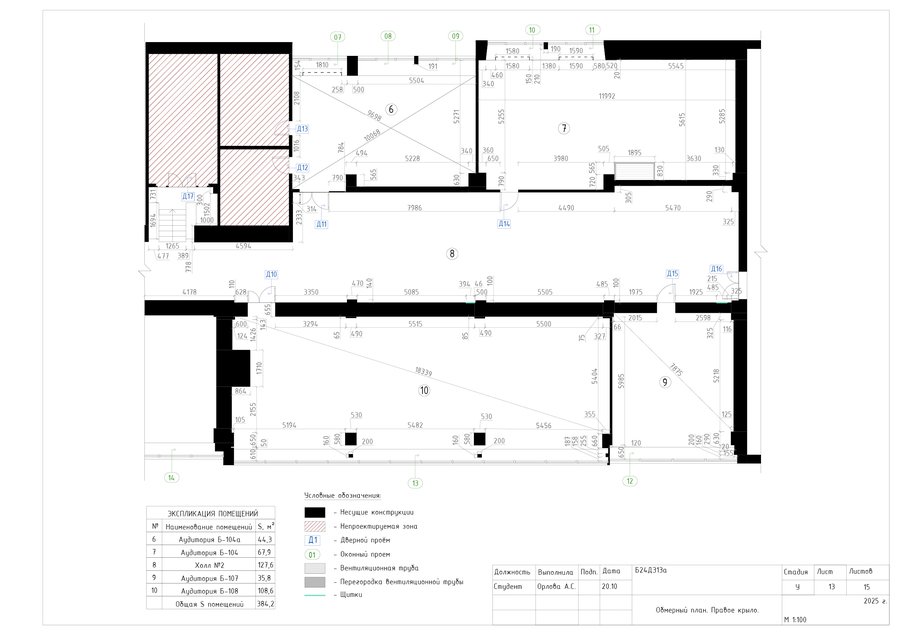

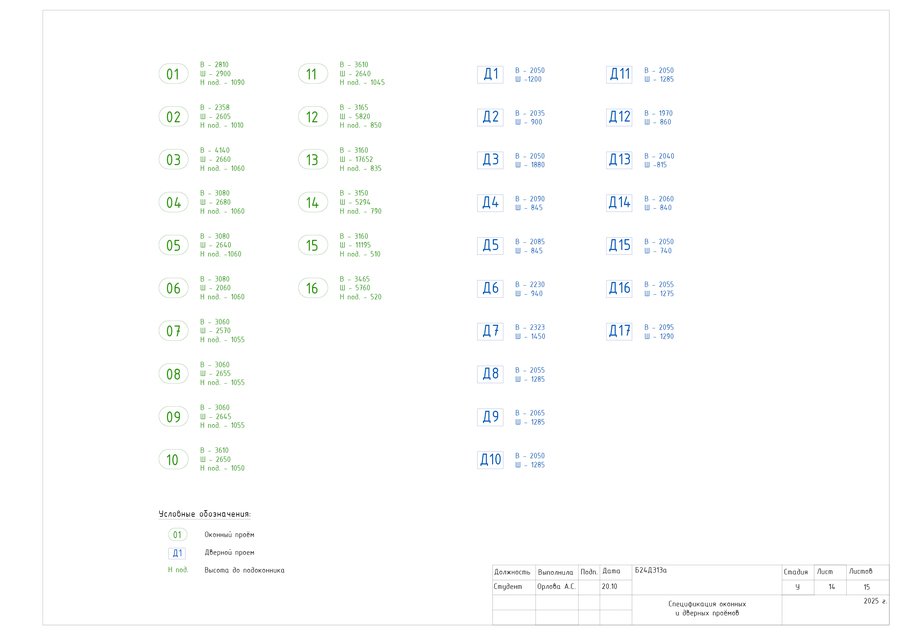

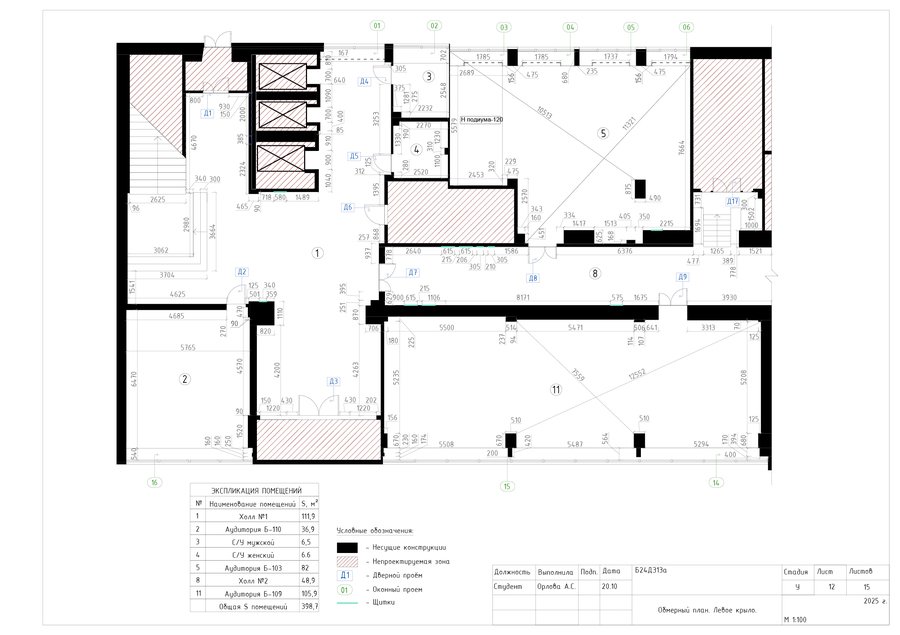

Обмерные планы (левое крыло, правое крыло) | Спецификация оконных и дверных проёмов

Original size 2480x1750

План потолка
