Глава V: ОТЕЧЕСТВЕННЫЙ ОПЫТ

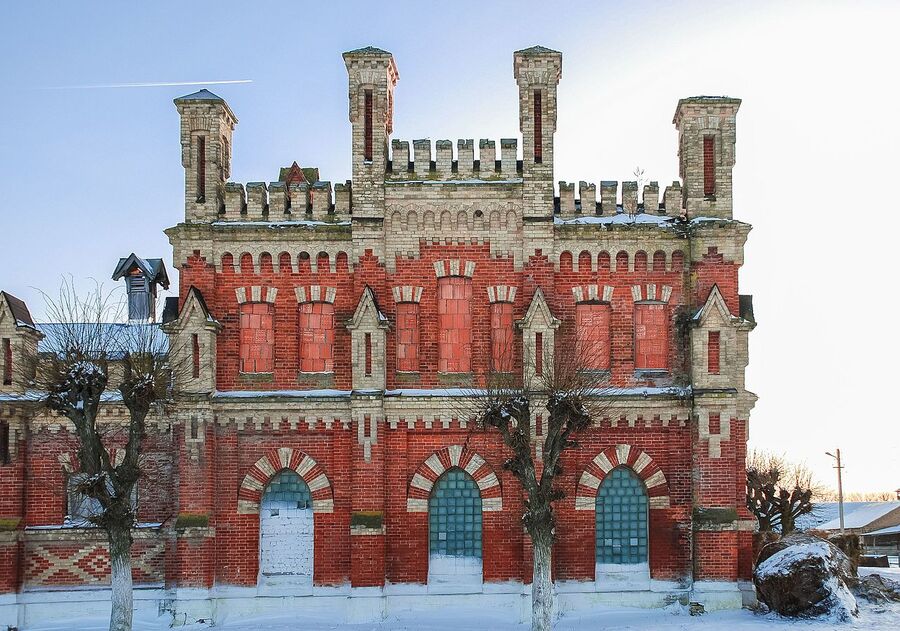

Старожиловский конный завод. Рязанская обл. Архитектор — Федор Шехтель. 1893 г.
Типовые советские конюшни
В СССР типовые конные фермы были прмяоугольными в плане, однопроходные, с двусторонним расположением денников вдоль наружных стен, что обеспечивало удобство обслуживания, доступность и легкость в наблюдении за лошадьми.
Конюшни более сложного очертания в плане (Г-образные, Т-образные или П-образные) в практике сельскохозяйственного строительства встречались редко. В конюшнях со сложной конфигурацией непросто обеспечить равномерное и достаточно хорошее дневное освещение денников, расположенных в местах примыкания крыльев (у внутренних углов), к тому же такие здания имеют более сложную конструкцию крыши и менее удобны для обслуживания животных. По назначению все конефермы разделялись на рабочие (конные дворы), племенные и товарные. Помимо конюшен в номенклатуру коневодческих зданий входили: круглый манеж (бочка) для тренинга рысистых пород, прямоугольный манеж для тренинга верховых пород, открытые трассы, паддоки (загоны с песчаным покрытием) и левады (загоны с травяным покрытием) для прогулок и выпаса лошадей.

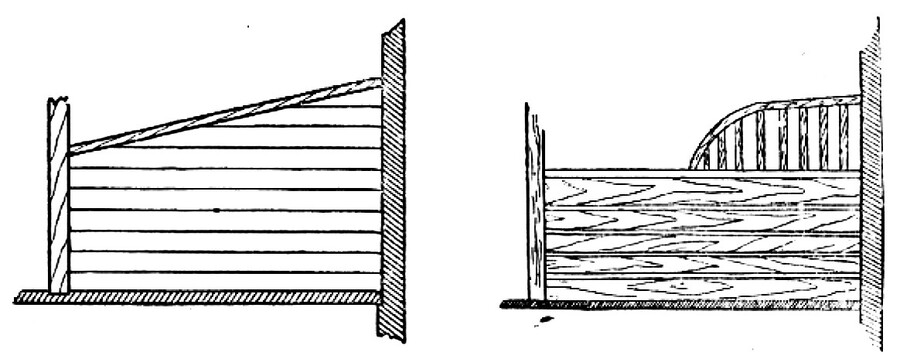

Деревянная сплошная перегородка между стойлами. | Деревянная перегородка между стойлами с решеткой и промежутками между досками. (Л. А. Цыбульский, В. В. Дорофеев, М. М. Калашников «Конюшни». 1934 г.)
Конюшня на 20 рабочих лошадей в 3-й климатической зоне для крупных лошадей (парные стойла). Главный и боковой фасады. Разрез. Л. А. Цыбульский, В. В. Дорофеев, М. М. Калашников «Конюшни» 1934 г.
План конюшни на 20 рабочих лошадей в 1-й и 2-й климатических зонах для мелких лошадей. | Продольный разрез. Л. А. Цыбульский, В. В. Дорофеев, М. М. Калашников «Конюшни». 1934 г.
Схемы расположения вентиляционного оборудования. Л. А. Цыбульский, В. В. Дорофеев, М. М. Калашников «Конюшни» 1934 г.
Фасад и план конюшни на 40 рабочих лошадей I — денники (10 голов), II — стойла (30 голов), III — коридор, IV — тамбуры, V — фуражная, VI — дежурная, VII — сбруйная, VIII — площадка для воды.
Двухрядная конюшня. | П-образная конюшня на 40 племенных лошадей (маток). Л. А. Цыбульский, В. В. Дорофеев, М. М. Калашников «Конюшни» 1934 г.
План конюшни на 20 рабочих лошадей 1 — тамбуры; 2 — стойла; 3 — парные стойла; 4 — денники; 5 — конденсированные корма; 6 — сбруйное отделение.
Кормушки для лошадей. Л. А. Цыбульский, В. В. Дорофеев, М. М. Калашников Книга «Конюшни». 1934 г.
Царские конюшни России
Императорские конюшни в Петергофе. Санкт-Петербург. Архитектор — Н. Л. Бенуа. 1847 г.
Архитектурный комплекс конюшен в Петергофе вдохновлен средневековыми английскими крепостями. Квадратный в плане ансамбль делится на четыре внутренних двора. В комплексе предусмотрены служебные помещения, включая кузницы, ветеринарную клинику, мастерские по сборке и ремонту карет, а также склады для фуража. По оси комплекса возвышаются девять башен, соединяющие одноэтажные корпуса конюшен и служащие для хранения кормов для лошадей. Верхние этажи башен служат жильем для царской конвойной службы. Стойла для лошадей представляют собой связанную галерею с проходом в центре и стойлами, расположенными вдоль окон. Внешне коюшни Петергофа напоминают готическиий дворец из-за готических стрельчатых окон и потолочных сводов в манеже. Главный вход в конюшни осуществляется через арку, где сохранился портал с исторической резьбой по эскизам Бенуа. Сверху арку украшает имитация готического нервюрного свода.
Императорские конюшни в Петергофе. Санкт-Петербург. Архитектор — Н. Л. Бенуа. 1847 г. Общий план.
Императорские конюшни в Петергофе. Санкт-Петербург. Архитектор — Н. Л. Бенуа. Фото до 1940 года.

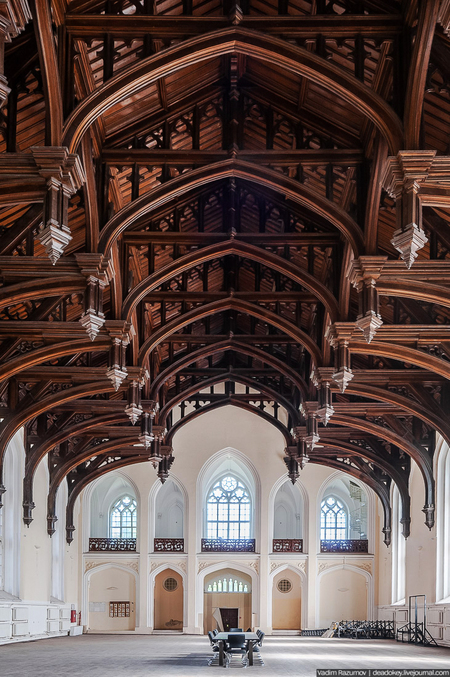

Императорские конюшни (фасад и манеж) в Петергофе. Санкт-Петербург. Архитектор — Н. Л. Бенуа. 1847 г.
Императорские конюшни (фасад и манеж) в Петергофе, Санкт-Петербург, Архитектор Н. Л. Бенуа, 1847 г.
Императорские конюшни (фасад и манеж) в Петергофе, Санкт-Петербург, Архитектор Н. Л. Бенуа, 1847 г.
Эскизное предложение приспособления Дворцовых конюшен в Петергофе для современного использования в качестве конноспортивного комплекса с возможностью проведения международных соревнований класса CSI4*
Проект манежа в Московском Кремле. Поперечный разрез. М. Казаков. 1797 г. | Проект перестройки Московского Кремля при Павле I. М. Казаков. 1797 г. План манежа.
Дж. Кваренги. Проект Манежа Измайловского полка в Петербурге. Начало XIX века. Главный и боковой фасады. Разрезы.
Проект манежа Конногвардейского полка. Дж. Кваренги. 1804 г. Боковой фасад, разрез, план. Главный фасад.
Проект московского манежа. Чертеж из альбома А. Бетанкура. 1832 г.
Конные заводы России
Гаврилово-Посадский конезавод. Ивановская область. Гаврилов Посад. Архитектор неизвестен. 1778 г.
Альбом пятидесятилетнего юбилея Московского общества любителей конского бега. 1834-1884 / Сост. и изд. ст. чл. О-ва Д. Д. Сонцовым. — Москва: типо-лит. М. И. Нейбюргер, ценз. 1884.
Конный завод имени Первой Конной Армии. Ростовская обл. Архитектор неизвестен. 1920 г.
Во время Второй Мировой войны большая часть поголовья России погибла на фронте, поэтому в 19 веке активно начали строится конные заводы, направленные на воссоздание и совершенствование рысистых, упряжных и верховых пород. Крупные заводы, такие как Хреновской и Старожиловский, представляли собой ансамбли классической архитектуры с палладианскими и классическими мотивами.
Хреновской конный завод. Главный фасад конюшен. Общий вид. Д. И. Жилярди. Воронежская обл. 1810–1818 гг.
Выводка лошадей в Починковском конном заводе (XIX век) | Починковский конный завод, Нижегородская обл., А. С. Кутепов, 1820-е г.
Старожиловский конный завод. Рязанская обл. Архитектор — Федор Шехтель. 1893 г.
Старожиловский конный завод. Рязанская обл. Архитектор — Федор Шехтель. 1893 г.
Конно-спортивные комплексы России
Гипотеза размещения сети КСК в Москве и Московской области, условные обозначения. Автор Д. Зыбина.
В начале 20 века, по инициативе Семена Буденного, в Измайлово строится школа верховой езды «Измайлово». Никакого брутализма, уход в классицизм и многочисленные декоративные элементы и детали палладианской архитектуры: оформленные колоннами портики, арочные пролеты в манеже и строгое следование симметрии.
КСК «Измайлово». Архитектор — С. А. Дорошенко. Москва. 1935 г.
КСК «Измайлово». Архитектор — С. А. Дорошенко. Москва. 1935 г.
Центральный Московский ипподром. Москва. Архитекторы — В. Л. Воскресенский, И. В. Жолтовский, П. И. Скокан. 1834 г. Фото: Павел Клоков.
В архитектурном оформлении входного портика Центрального Московского ипподрома используются разнообразные элементы, такие как скульптуры, горельефы, барельефы и колонны с изысканными капителями. Горельефы на фасаде изображают мирный труд граждан СССР, их отдых и спорт, всегда в компании лошадей. Величественная многоярусная башня, особенно заметная со стороны Беговой, является ключевым элементом фасада, вдохновленным мотивами средневековой итальянской и древнерусской архитектуры. На вершине левой башни расположен флюгер с изображением орловского рысака, символа российского коневодства и гордости ипподрома.
Центральный Московский ипподром. Москва. Архитекторы — В. Л. Воскресенский, И. В. Жолтовский, П. И. Скокан. 1834 г.
Центральный Московский ипподром. Москва. Архитекторы — В. Л. Воскресенский, И. В. Жолтовский, П. И. Скокан. 1834 г.
Элитный конный клуб «PRADAR», основанный в 1996 г. при Центральном московском ипподроме, продолжил лучшие традиции школы верховой езды. Здание манежа и интерьеры оформлены в классическом стиле с элементами немецкого фахверка: белое оформление наружних и внутренних стен с декоративными дубовыми балками.
Элитный конный клуб «Pradar Club» на территории ЦМИ. Москва. 1996 г.
Элитный конный клуб «Pradar Club» на территории ЦМИ. Москва. 1996 г.
В 1970-х в Москве строятся КСК с развитым зрительским комплексом — КСК «ЦСКА» и КСК «Битца». Строительство обоих КСК пришлось на время рассвета брутализма, основанного на послевоенном модернизме: архитекторы отказались от декора в пользу демонстрации необработанных материалов. Обликам зданий присущи монументальность, масштабность и массивность, грубые формы и функциональность конструктивных элементов зданий, отсутствие отделки. Сегодня это направление в контексте конно-спортивных комплексов утратило свою актуальность, и предпочтение отдается более ярким и легким решениям. На примере более молодых КСК можно заметить уклон в фахверк, экономящий строительный материал, «разгружающий» массивность сооружений и несущий зрительное, тектоническое значение. В России сейчас это самый популярный архитектурный стиль КСК.
КСК «ЦСКА». Архитекторы — Кривущенко Ю. и Шерман Г. Москва. 1976 г.
КСК «ЦСКА». Архитекторы — Кривущенко Ю. и Шерман Г. Москва. 1976 г.

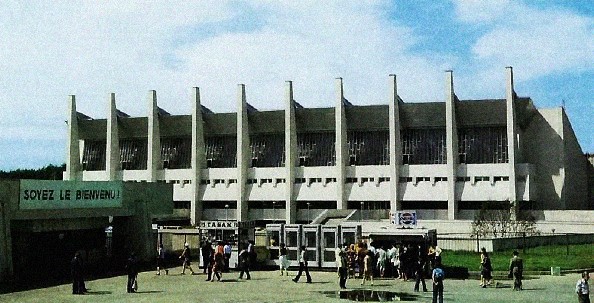

КСК «Битца». Москва. Архитекторы — Л. Дюбек, Ю. Иванов, А. Ке-глер, А. Шапиро. Москва. 1980 г.

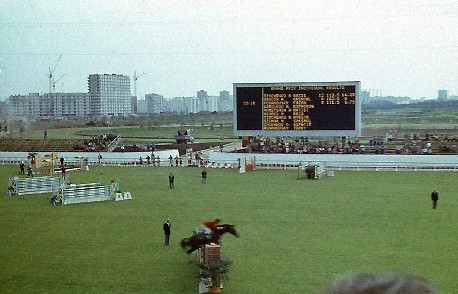

Вход в КСК «Битца» | Конкурные соревнования на плаце. 1980 г. Источник: Игры XXII Олимпиады. Том II.
КСК «Битца». Москва. Архитекторы — Л. Дюбек, Ю. Иванов, А. Ке-глер, А. Шапиро. Москва. 1980 г.
КСК «Отрада». Архитектор неизвестен. Подмосковье. 2002 г.
КСК «Отрада». Архитектор неизвестен. Подмосковье. 2002 г.
Сочетание искусственного камня для отделки колонн и цоколя и декоративного фахверка на фоне оштукатуренного фасада — самый распространенный прием в строительстве современных КСК в России.

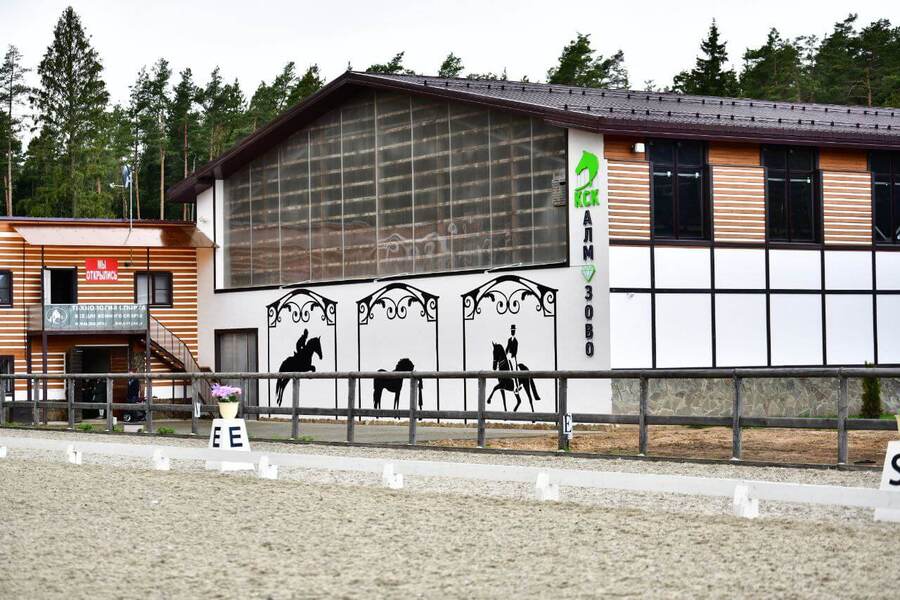

КСК «Алмазово». Архитектор неизвестен. Подмосковье. 2018 г.
КСК «Алмазово». Архитектор неизвестен. Подмосковье. 2018 г.
КСК «Новый Век». Красногорский р-он, пос. Николо-Урюпино. 1995 г. Анатолий Меркулов.
Магазин и Ветклиника в КСК «Новый Век». Красногорский р-он, пос. Николо-Урюпино. 1995 г. Анатолий Меркулов.

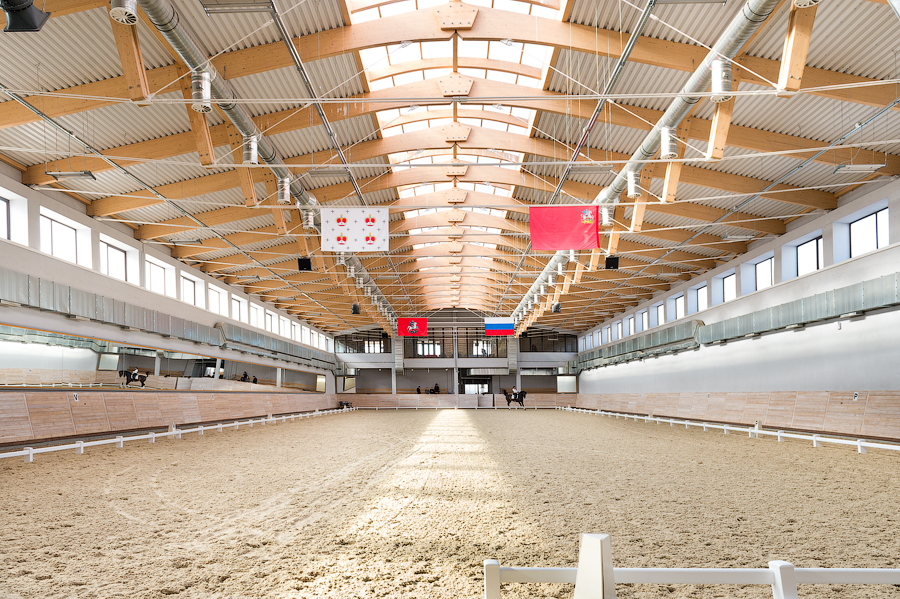

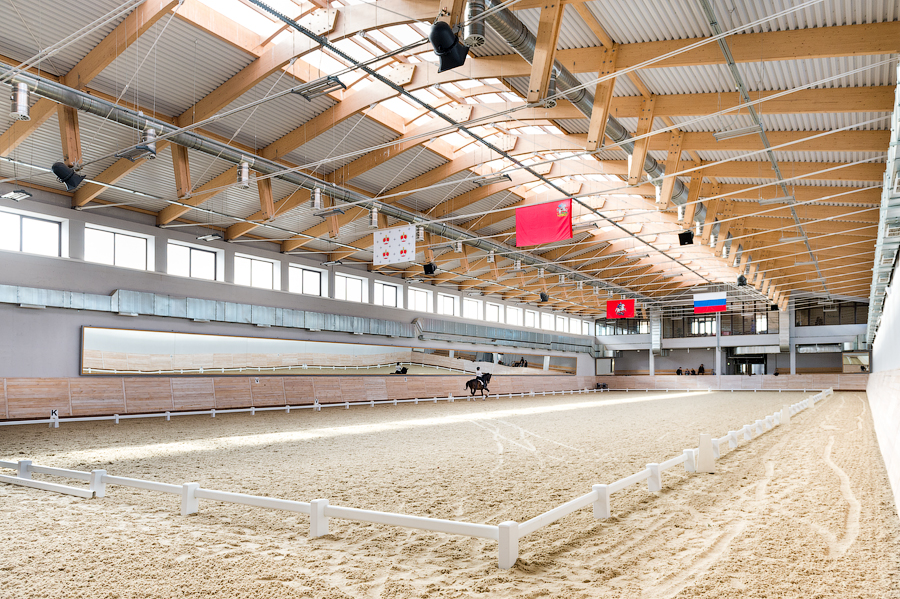

КСК «Maxima Stables». Подмосковье. Архитекторы — Зыбина Д., Филин С. 2012–2015 гг. Олимпийский манеж для соревнований.

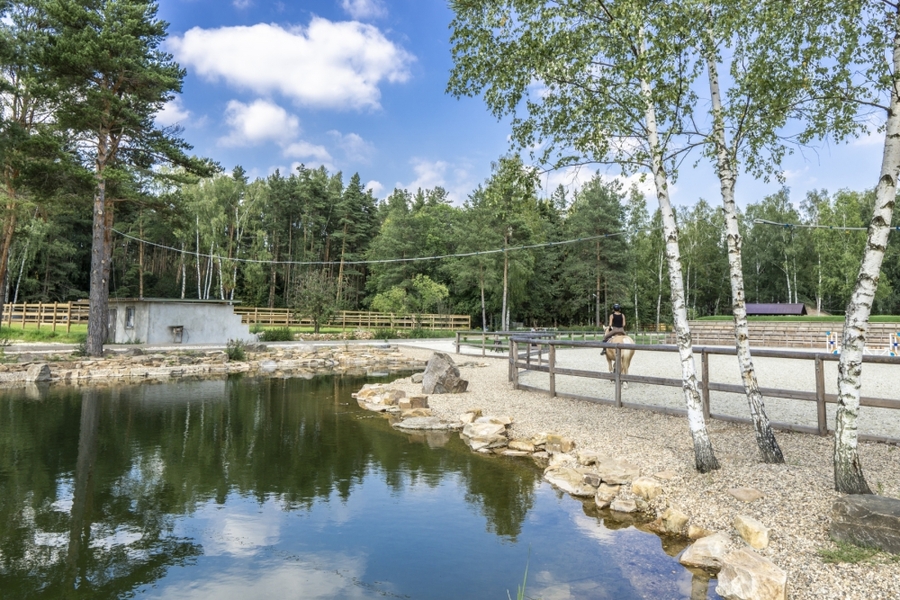

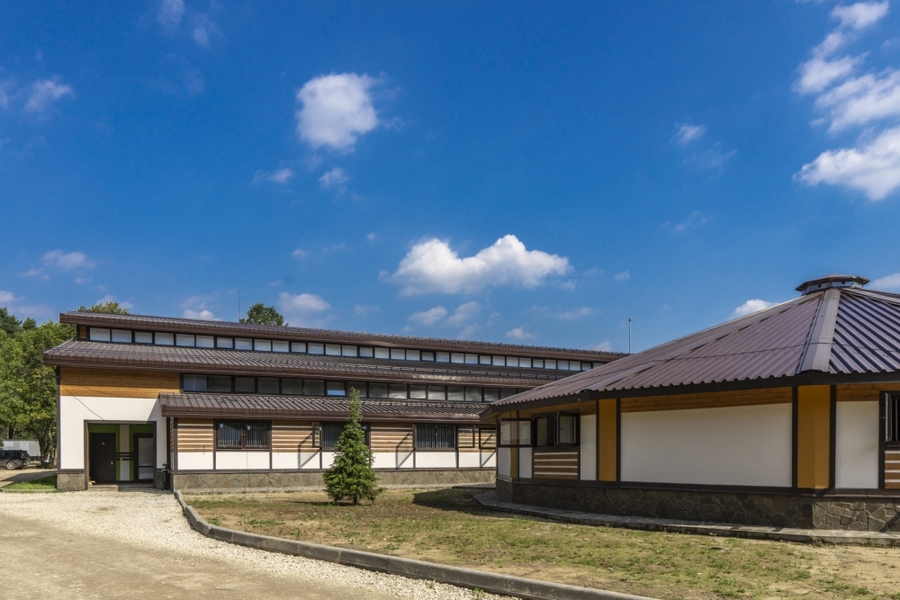

КСК «Maxima Stables». Подмосковье. Архитекторы — Зыбина Д., Филин С. 2012–2015 гг.
КСК «Maxima Stables». Подмосковье. Архитекторы — Зыбина Д., Филин С. 2012–2015 гг.

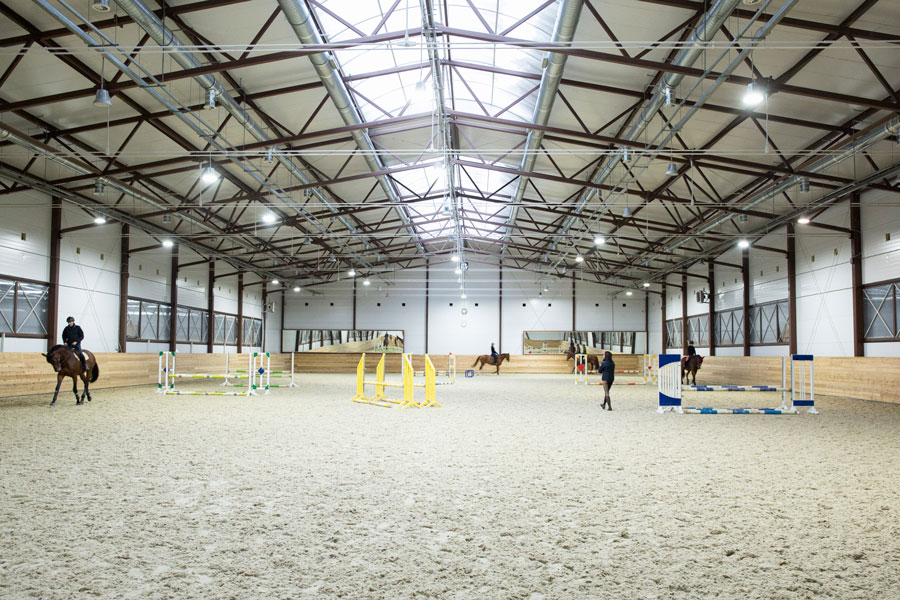

КСК «Maxima Stables». Подмосковье. Архитекторы — Зыбина Д., Филин С. 2012–2015 гг. Выездковый и конкурный манежи для работы.

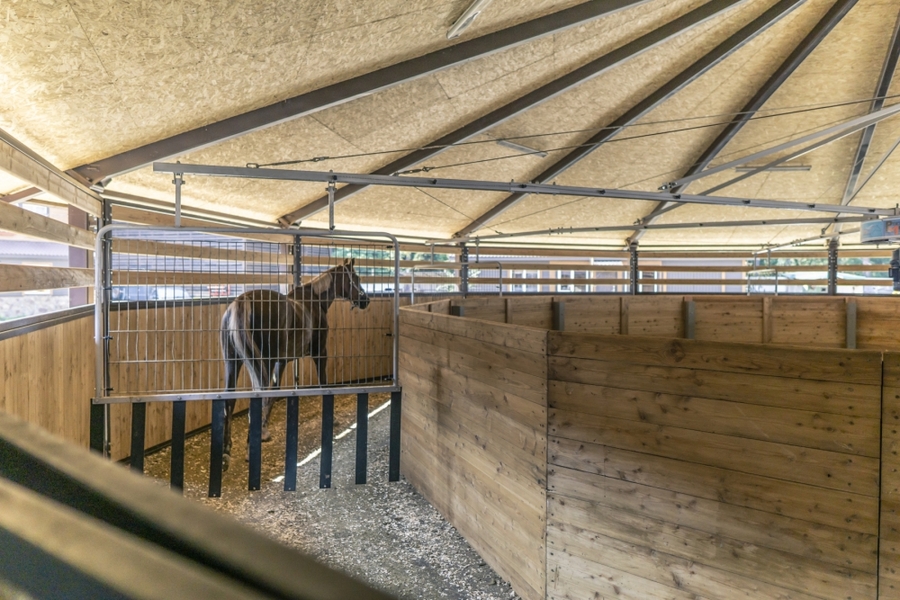

КСК «Maxima Stables». Подмосковье. Архитекторы — Зыбина Д., Филин С. 2012–2015 гг. Солярий, электрическая водилка, водный тренажер для лошадей.

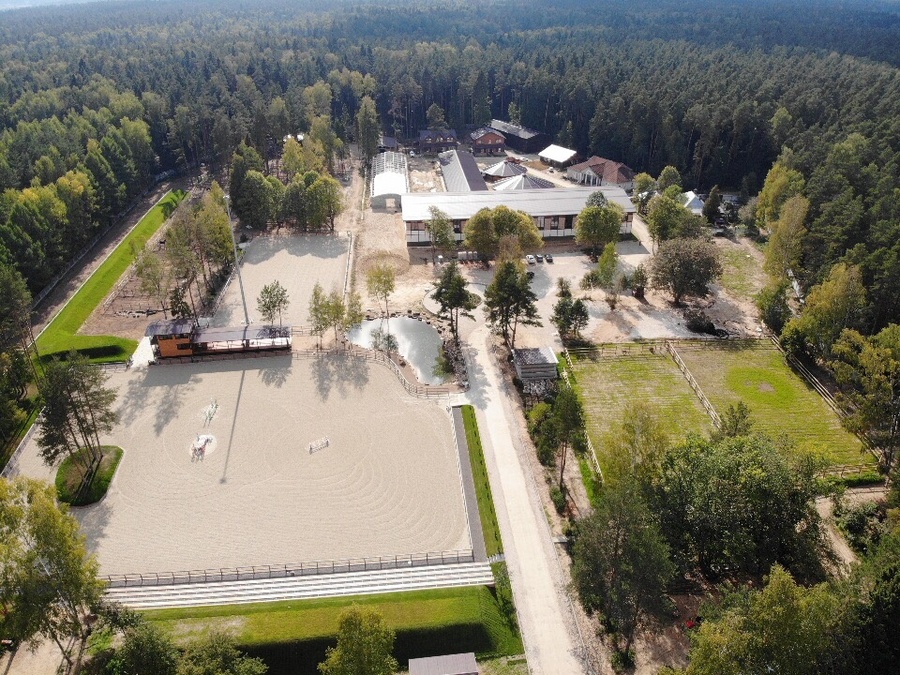

КСК «Maxima Stables». Подмосковье. Архитекторы —Зыбина Д., Филин С. 2012–2015 гг. Олимпийский плац с зрителскими трибунами и местами для судей.

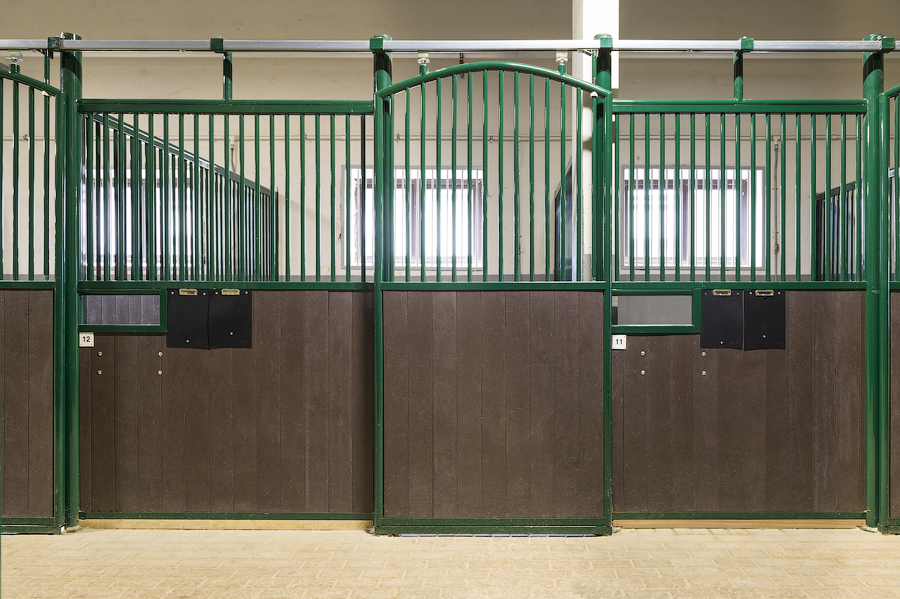

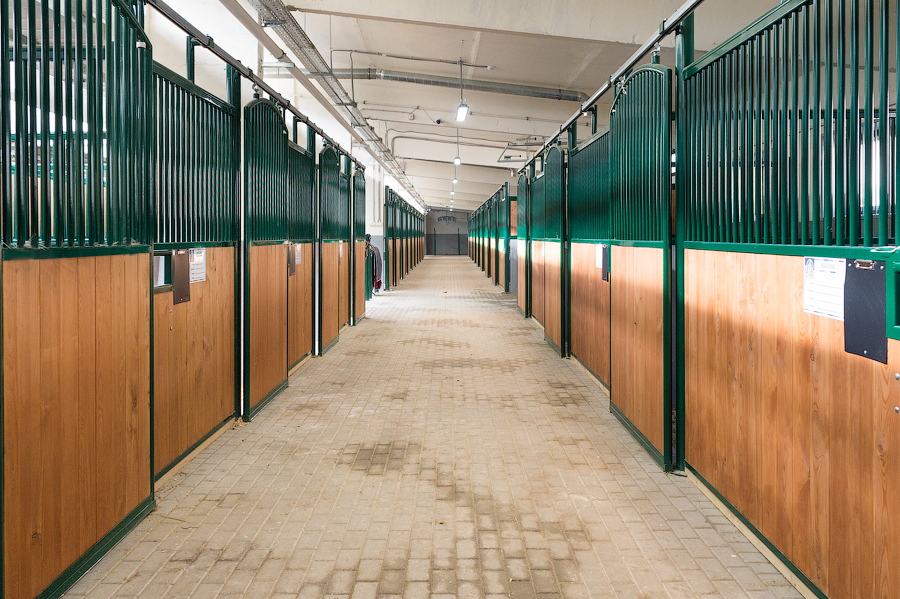

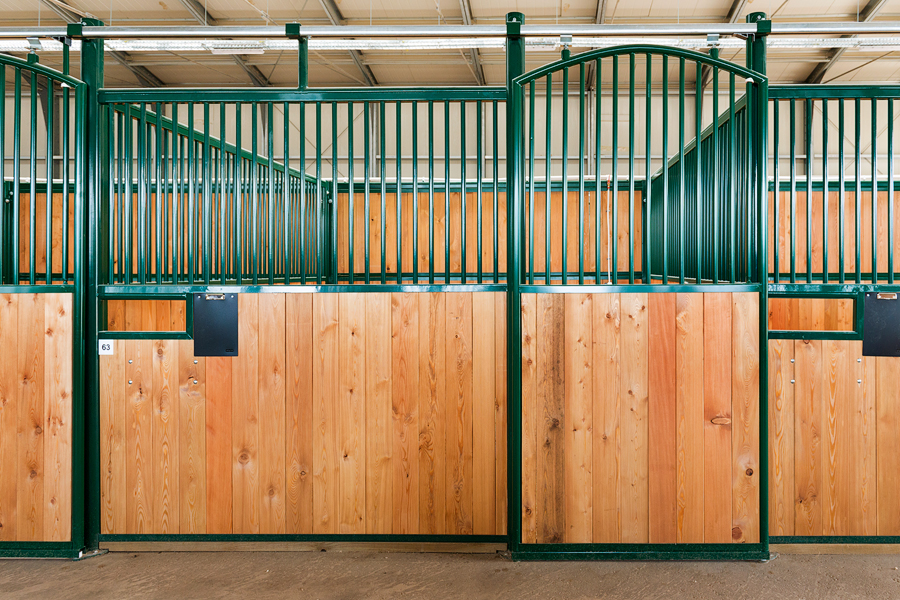

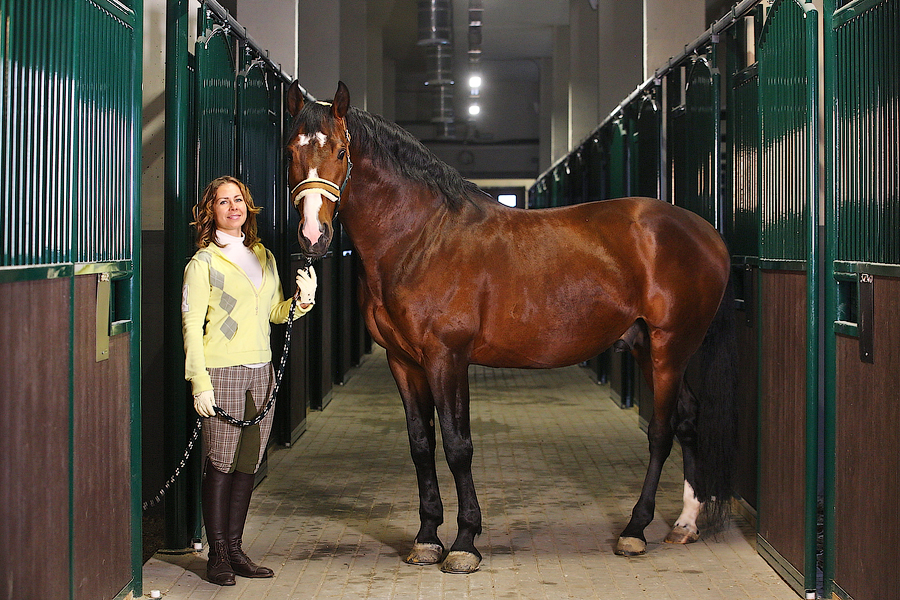

КСК «Maxima Stables». Подмосковье. Архитекторы — Зыбина Д., Филин С. 2012–2015 гг. Денники конюшен.
КСК «Maxima Stables». Подмосковье. Архитекторы — Зыбина Д., Филин С. 2012–2015 гг. Буденновский мерин в леваде.
Планировочное решение КСК «Maxima Stables». Подмосковье. Архитекторы — Зыбина Д., Филин С. 2012–2015 гг.
Современная номенклатура и параметры помещений КСК
Формирование генеральных планов комплексов конно-спортивных клубов основывается на нескольких принципах, включая зонирование территории, блокирование объектов застройки, избегание пересечения потоков гостей, персонала, лошадей и всадников, а также обеспечение архитектурной и композиционной целостности комплекса, а также доступности к инфраструктуре.
Планы амуничных. Автор чертежей архитектор Д. Зыбина.
Планы кормокухонь. Автор чертежей архитектор Д. Зыбина.
Помещение мандатной комиссии. Автор чертежей архитектор Д. Зыбина.
Размещение мандатной комиссии в помещении манежа предпочтительно по короткой стороне с поднятым полом для обеспечения видимости боевого поля. Минимальные размеры помещения составляют 10×4 м, с окном вдоль стены манежа. Наличие санузла обязательно, учитывая длительное пребывание комиссии в течение более 8 часов в день во время соревнований. Комната отдыха для клиентов КСК должна быть не менее 20 м² и может быть частью раздевалок, с учетом пребывания не более 5 человек.
Тренерская (сверху) и помещение конюхов (снизу). Автор чертежей архитектор Д. Зыбина.
VIP-зона отдыха при манеже предназначена для владельца комплекса и гостей, с визуальной связью с манежем. Офис КСК устраивается для тренеров, берейторов и администрации, часто располагаясь над зоной тренинга или конюшней. Типовые номера общежития для спортсменов и конюхов могут быть аналогичны гостиницам экономического класса. Магазин конной амуниции и экипировки целесообразно размещать при административном блоке.
Вариант планировки конного театра. Автор чертежа архитектор Д. Зыбина.
Площадка для прохождения ветеринарного теста. Автор чертежа архитектор Д. Зыбина.
Вариант планировки конно-туристической базы. Автор чертежа архитектор Д. Зыбина.
1 — Касса комплекса, администрация, бухгалтерия, 2 — Кафе с видом на разминочное поле, 3 — Кухня, 4 — Гостевые раздевалки с душевыми, 5 — Паркинг гостевой, 6 — Разминочное поле, 7 — Место сбора группы, 8 — Выводная площадка, 9 — Конюшня, 10 — Хозяйственный двор 11 — Групповые левады, 12 — Служебный паркинг.
Левады для профессиональных спортсменов, предпочитающих, чтобы лошади двигались только под наблюдением, должны иметь минимальные размеры, обеспечивающие безопасность животных. Для частных владельцев лошадей, участвующих в различных соревнованиях, рекомендуется устанавливать левады с учетом длины разгона и тормозного пути лошадей на галопе, составляющих не менее 40 м. Однако для участия в соревнованиях по троеборью, стипл-чезу и конному поло рационально предусматривать левады с размерами, обеспечивающими длину разгона — движения — остановки в 70 м. В левадах также следует устанавливать шелтеры. Разумно классифицировать левады на малые индивидуальные (10×10 м), средние групповые (20×40 м) и большие групповые комфортные (30×70 м).
Вариант планировки универсальной ветеринарной клиники. Автор чертежа архитектор Д. Зыбина.
1 — Вход для ввода лошадей, 2 — Приемная-смотровая, 3 — Рентген, 4 — МРТ, 5 — Лаборатория, 6 — «Мягкий бокс», 7 — Операционная, 8 — Предоперационная, 9 — Ординаторская с душевыми и с/у, 10 — Изолятор на 5 денников, 11 — СПА-зона с канальным бассейном, 12 — Отделение для мелких домашних животных, 13 — Вестибюль и рецепция, 14 — Площадка выгула домашних животных.
Блок тренировочной зоны должен предоставлять возможность установки тренажеров движения для лошадей, с рациональным расположением рядом с конюшнями. Спа-зона для реабилитации лошадей может быть размещена как в отдельном блоке, так и в конюшне. Учитывая все эти элементы, проектирование КСК должно соответствовать стандартам и требованиям для обеспечения комфортных условий для лошадей, клиентов и персонала.
Вариант планировки ЦЛВЕ. Автор чертежа архитектор Д. Зыбина.
1 — Входная зона с кабинетами врачей, 2 — Раздевальные и санузлы, 3 — Зона посадки на лошадь, 4 — Конюшня на 10 денников с мойкой, солярием и подсобными помещениями, 5 — Манеж для занятий лечебной ВЕ, 6 — Гостевой паркинг, 7 — Паддоки для одиночного выгула, 8 — Групповые левады, 9 — Служебный паркинг.
Схема развития КСК в условиях строительства очередями.
