Конструкторско-технологическая подготовка производства
Цель — разработка конструкторско-технологической документации для запуска в производство.
ЗАДАЧИ: 1. Разработка технического эскиза с описанием образца модели; 2. Разработка образца-эталона; 3. Разработка конструкторской документации; 4. Разработка технологической документации;

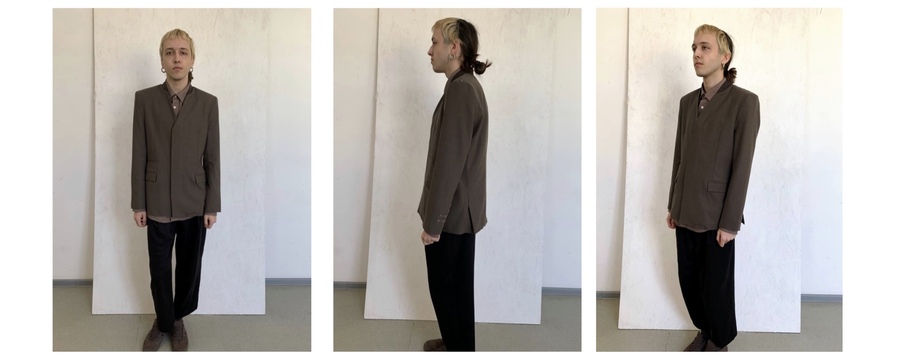

Фото образца-эталона

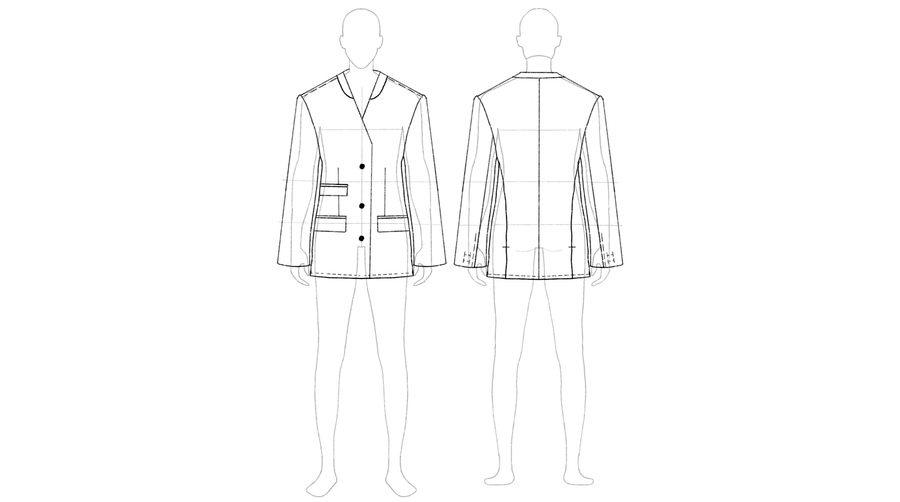

Технический эскиз
Техническое описание модели
Пиджак мужской повседневный из ткани шерстяного ассортимента для мужчин средней возрастной группы. Пиджак прямого силуэта с втачным двухшовным рукавом, однобортный с супатной застежкой на три обметанные петли и три пуговицы, длинной ниже линии бедер.
Перед с v-образным вырезом и вытачками на прилегание по линии талии и цельной боковой частью. На каждой части переда выполнен боковой прорезной карман с 2 обтачками и клапаном. На правой части переда выполнен дополнительный прорезной карман с клапаном в листочку. Борта в нижней части имеют прямую форму.
Спинка со средним швом и с рельефными швами идущими от проймы до низа изделия, переходящими в шлицу.
Рукав двухшовный, длиной до середины ладони с закрытой шлицей в нижней части локтевого шва. На шлице обметаны две декоративные петли и ручные стежки.
Воротник-стойка по типу бомберного.
Пиджак с притачной понизу подкладкой. На левой части подкладки переда выполнены два внутренних прорезных кармана с двумя обтачками.
По линии плеча проведена отделочная ручная строчка 0,3 мм от края. По низу изделия проложена машинная отделочная строчка 0,5 мм от края изделия.
Рекомендуемые размеры: 42-48. Рекомендуемые роста: 170-182. Полнотная группа: 1,2.

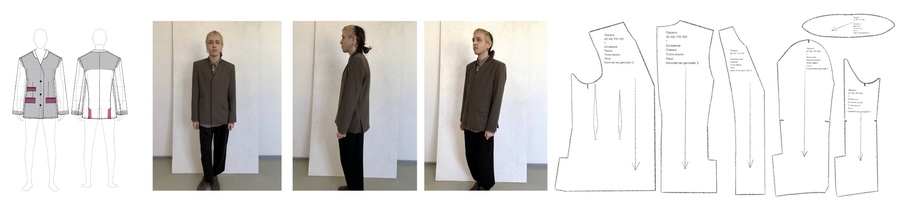

Маркировочные данные
Раскладка лекал из ткани верха
Схема узла изделия (прорезной карман с 2 обтачками и клапаном)
